Радио-86РК

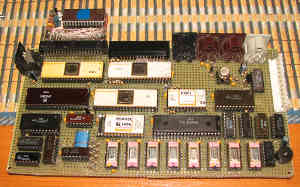

Самодельный «Радио-86РК». Печатная плата этого компьютера нарисована от руки. Вместо монитора использовался телевизор «Юность 406Д». Можно было подключить принтер от «Robotrona», для чего был написан специальный драйвер. Спасибо за этот экспонат его изготовителю Гунтису.

Видео с YoUtube

Radio86RK Это самтрест 8-разрядный компьютер, схема этого компьютера впервые была опубликована в журнале «Радио» № 4-6/1986 г. Схема компьютера Радио 86РК состояла всего из 29 микросхем, доступных в то время СССР, таким образом, этот компьютер мог изготовить практически любой квалифицированный радиолюбитель.

Основные технические характеристики: Процессор: К580ИК80 — это советский аналог i8080, или более совершенный КР580ВМ80А с частотой 1,78 МГц. ОЗУ: В оригинальном варианте это 16 КБ на микросхемах DRAM К565РУ3, или могли так же применяться К565РУ6 (4116) , но за неимением таковых могла применяться отбраковка, то есть «половинки» или «четвертушки» от К565РУ5 (4164). Максимальная допустимая память составляла 32 КБ. Верхняя половина адресного пространства используется для управления внутренними устройствами компьютера. Команды ввода-вывода ВМ80 не использовались. ПЗУ: Составляла 2 КБ — на УФПЗУ К573РФ5 (2716). Видеоподсистема: Это только текстовый режим 25 строк на 64 символа. Применялся «контроллер алфавитно-цифрового терминала» КР580ВГ75 совместно с «контроллером прямого доступа в память» КР580ВТ57 (i8257). Последний также использовался для регенерации динамической памяти. Звук: Найдено довольно оригинальное решение, в качестве источника звука использовался контакт процессора IE (разрешение прерываний), так как прерывания в компьютере не использовались, он был свободен и использовался таким образом. Внешние устройства: Применялся бытовой кассетный магнитофон в качестве устройства для хранения и записи программ. К свободному порту КР580ВВ55 можно было подключить внешнее 8-битное устройство.
